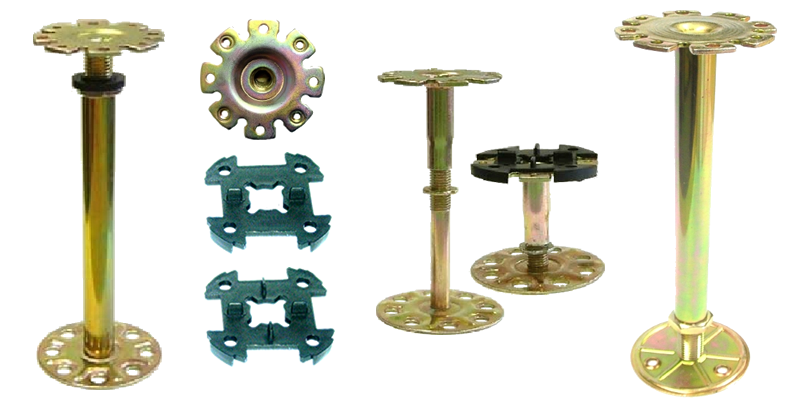

Doppelbodenstützen M16 und M20



Die Angaben zur OKF (Oberkante Rohboden - Oberkante Doppelboden) gehen von einer Doppelbodenplatte mit der Dicke 40 mm aus: OKF - 40 mm = Stützenhöhe

OKF Stützenhöhe Verstellbereich
(etwa)
M16 M20

Netto

Gewicht
kg
Netto
Gewicht
kg
70 mm 30 mm +/- 6 mm 1,12 0,295 - -
80 mm 40 mm +/- 7 mm 1,30 0,316 - -
90 mm 50 mm +/- 12 mm 1,34 0,321 - -
100 mm 60 mm +/- 12 mm 1,38 0,345 - -
110 mm 70 mm +/- 12 mm 1,38 0,351 - -
120 mm 80 mm +/- 15 mm 1,38 0,362 - -
130 mm 90 mm +/- 15 mm 1,38 0,375 - -
140 mm 100 mm +/- 20 mm 1,38 0,385 - -
150 mm 110 mm +/- 20 mm 1,38 0,399 - -
160 mm 120 mm +/- 20 mm 1,41 0,419 -- -
170 mm 130 mm +/- 20 mm 1,44 0,441 - -
180 mm 140 mm +/- 20 mm 1,44 0,441 - -
190 mm 150 mm +/- 25 mm 1,54 0,471 - -
200 mm 160 mm +/- 25 mm 1,54 0,471 - -
210 mm 170 mm +/- 25 mm 1,54 0,471 - -
220 mm 180 mm +/- 25 mm 1,60 0,509 - -
230 mm 190 mm +/- 25 mm 1,60 0,509 - -
240 mm 200 mm +/- 25 mm 1,70 0,535 - -
250 mm 210 mm +/- 25 mm 1,70 0,535 2,5 0,575
260 mm 220 mm +/- 25 mm 1,86 0,576 2,51 0,585
270 mm 230 mm +/- 25 mm 1,86 0,576 2,52 0,596
280 mm 240 mm +/- 25 mm 1,86 0,576 2,54 0,606
290 mm 250 mm +/- 25 mm 2,06 0,617 2,57 0,617
300 mm 260 mm +/- 25 mm 2,06 0,617 2,59 0,627
310 mm 270 mm +/- 25 mm 2,06 0,617 2,60 0,638
320 mm 280 mm +/- 25 mm 2,13 0,648 2,62 0,648
330 mm 290 mm +/- 25 mm 2,13 0,648 2,64 0,659
340 mm 300 mm +/- 25 mm 2,13 0,648 2,66 0,669
350 mm 310 mm +/- 25 mm 2,26 0,671 2,69 0,680
360 mm 320 mm +/- 25 mm 2,26 0,671 2,71 0,690
370 mm 330 mm +/- 25 mm 2,30 0,684 2,74 0,701
380 mm 340 mm +/- 25 mm 2,30 0,684 2,76 0,711
390 mm 350 mm +/- 25 mm 2,45 0,733 2,77 0,722
Bitte geben Sie ab einer OKF von 400 mm die genaue Höhe an
OKF Höhe Verstellbereich
(etwa)
M16 M20

Netto

Gewicht
kg
Netto
Gewicht
kg
400 mm 360 mm +/- 30 mm 2,45 0,733 2,78 0,732
450 mm 410 mm +/- 30 mm - - 2,88 0,784
500 mm 460 mm +/- 30 mm - - 2,99 0,837
550 mm 510 mm +/- 30 mm - - 3,08 0,889
600 mm 560 mm +/- 30 mm - - 3,18 0,941
650 mm 610 mm +/- 30 mm - - 3,28 0,994
700 mm 660 mm +/- 30 mm - - 3,37 1,046
750 mm 710 mm +/- 30 mm - - 3,48 1,098
800 mm 760 mm +/- 30 mm - - 3,58 1,151
850 mm 810 mm +/- 30 mm - - 3,67 1,203
900 mm 860 mm +/- 30 mm - - 3,77 1,255
950 mm 910 mm +/- 30 mm - - 3,86 1,308
1000 mm 960 mm +/- 30 mm - - 3,96 1,360
1050 mm 1010 mm +/- 30 mm - - 4,08 1,413
1100 mm 1060 mm +/- 30 mm - - 4,16 1,465
1150 mm 1110 mm +/- 30 mm - - 4,26 1,517
1200 mm 1160 mm +/- 30 mm - - 4,36 1,570

Beschreibung Netto
Stützenkopfauflage mit vier Nocken Stützenkopfauflage zur Trittschalldämmung
mit vier Nocken
für Stützen im Raster
0,10
Stützenkopfauflage mit zwei Nocken Stützenkopfauflage zur Trittschalldämmung
mit zwei Nocken
für Stützen im Randbereich
0,10
Hinweis: Die Nocken lassen sich leicht mit einem Seitenschneider entfernen. Es ist daher kein Problem, Stützenkopfauflagen mit vier Nocken auch im Randbereich zu verwenden.

Datenblatt Stütze M16
Datenblatt Stütze M20

Stützenkleber, Stützensicherungskleber und weitere Artikel finden Sie auf der Seite Kleinteile.

Kein Privatverkauf

Dieses Angebot gilt nur für den gewerblichen Einkauf. Alle Preise verstehen sich netto zuzüglich der gültigen Mehrwertsteuer.

Versandkosten für Doppelbodenstützen

Gewicht maximal Paketgröße Netto
bis 3 kg bis 120 x 60 x 60 cm € 10,00
bis 5 kg € 11,00
bis 10 kg € 12,00
bis 20 kg € 15,00
bis 30 kg € 19,00

Größere oder schwerere Sendung teilen wir entweder auf oder versenden sie per Spedition. In jedem Fall wählen wir die preisgünstigste Versandform. Dadurch entstehende höhere Transportkosten klären wir vor Auftragsbestätigung mit Ihnen ab.

Die Lieferzeit beträgt in der Regel drei bis fünf Werktage.
