Hinweis: Wegen starker Schwankungen im Stahlmarkt sind einige Preise derzeit nur als Tagespreispreis verfügbar.

C-Profile VE Gewicht kg Netto
ab Lager doboPLAN

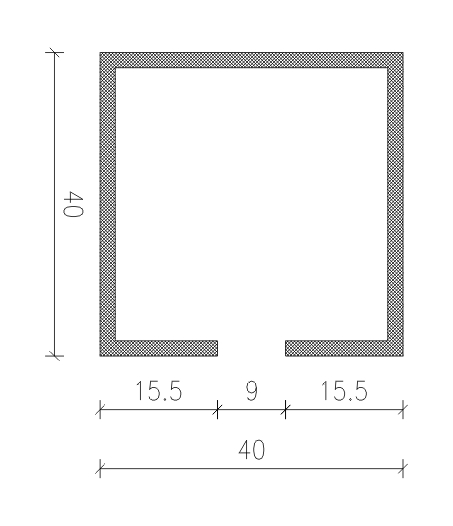

Profil C-40 x 40 x 1,5 x 2400 mm
Verzinkt

Liefereinheiten:

  • 1 Stück
  • 1 Bund = 50 Stück

C-Profil für den Gehbereich

1 Stück 3,96

anfragen

Profil C-40 x 40 mm

Zuschnitt von Profil C-40 x 40 mm

1 Stück - € 0,50

Profil C-40 x 40 x 1,5 x 558 mm
Verzinkt

Liefereinheiten:

  • 1 Stück
  • 1 Bund = 200 Stück

Querprofil im Gehbereich

1 Stück 0,92 anfragen

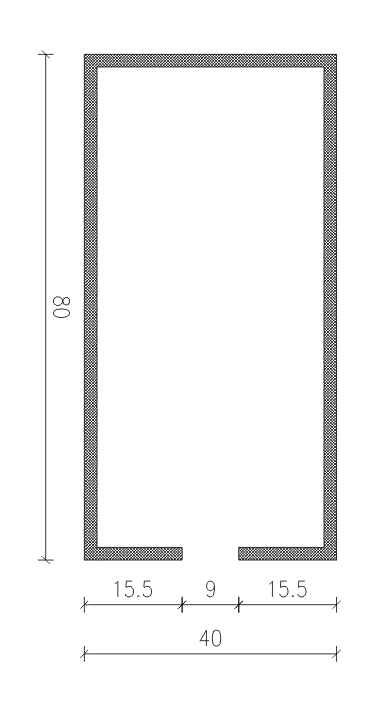

Profil C-80 x 40 x 2,0 x 2400 mm
Verzinkt

Liefereinheiten:

  • 1 Stück
  • 1 Bund = 50 Stück

C-Profil für den Schrankbereich

1 Stück 8,21 anfragen
Profil C-80 x 40 mm

Zuschnitt von Profil C-80 x 40 mm

1 Stück - € 0,80

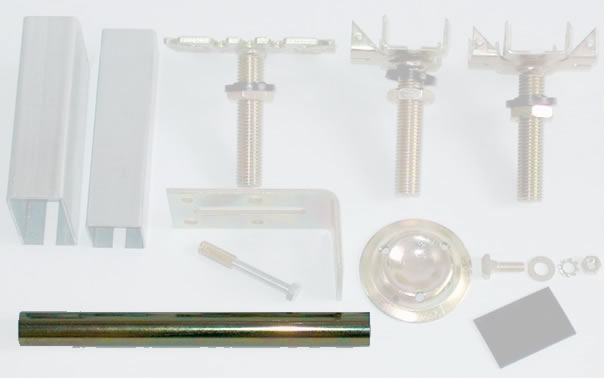

Einzelteile der Schaltwartenstütze (Komplettstützen finden Sie am Ende der Tabelle)

VE Gewicht kg Netto
ab Lager doboPLAN

Stützenkopf SLP 100
Kopfplatte 120 x 120 x 5 mm, 16 Schlitze
Stützenbolzen 100 mm

Liefereinheiten:

  • 1 Stück
  • 1 VE = 60 Stück
1 Stück 0,619  anfragen

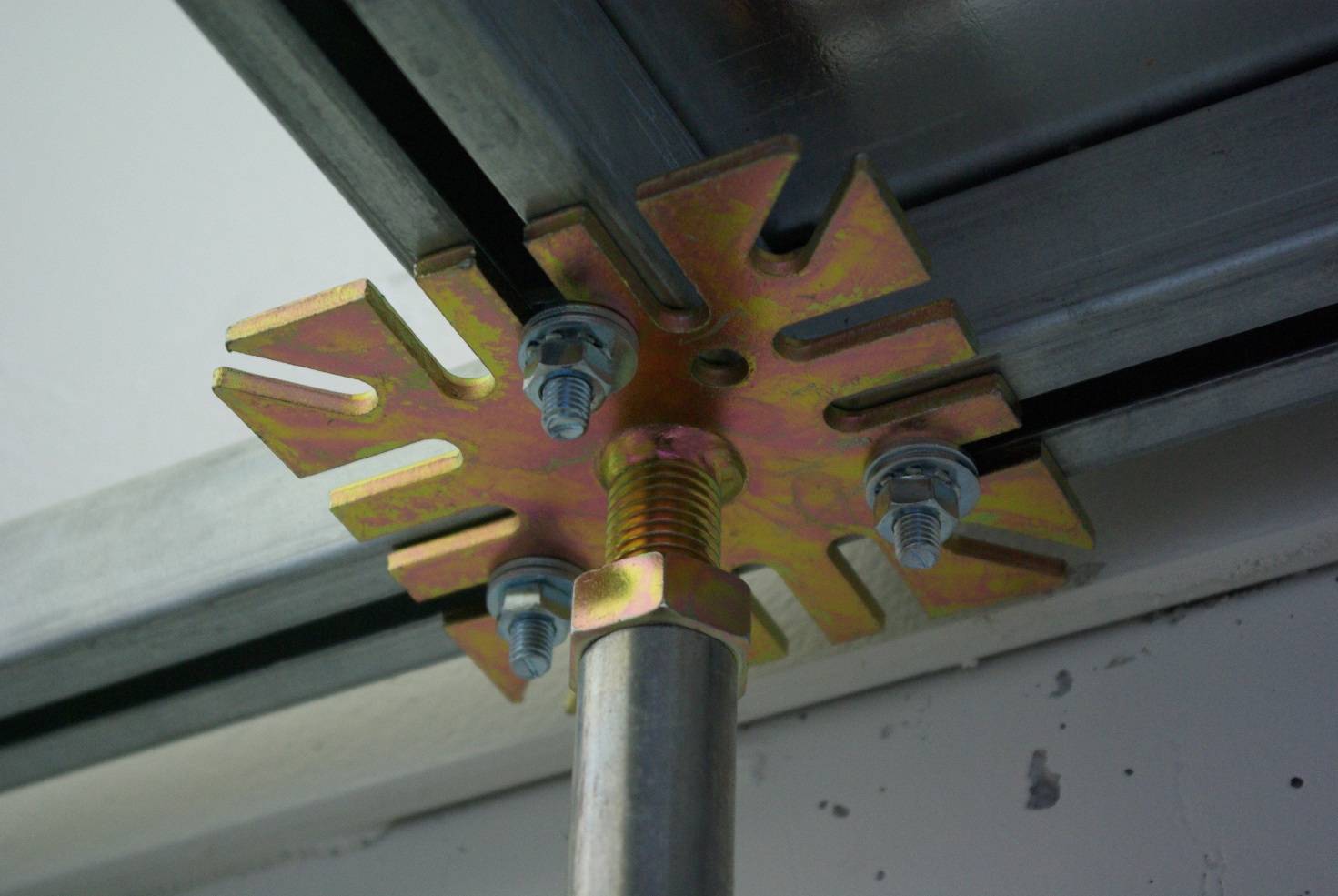

Stützenkopf SLP100 montiert

Stützenkopf SLP 60
Kopfplatte 120 x 120 x 5 mm, 16 Schlitze
Wie SLP 100, jedoch Stützenbolzen 60 mm, für geringe Aufbauhöhe < 200 mm

Liefereinheiten:

  • 1 Stück
  • 1 VE = 60 Stück
1 Stück 0,440  anfragen

Stützenkopf SLR 100
Kopfplatte rund 90 x 5 mm, 4 Schlitze, für den Gehbereich
Stützenbolzen 100 mm

Liefereinheiten:

  • 1 Stück
  • 1 VE = 70 Stück
1 Stück 0,401  anfragen

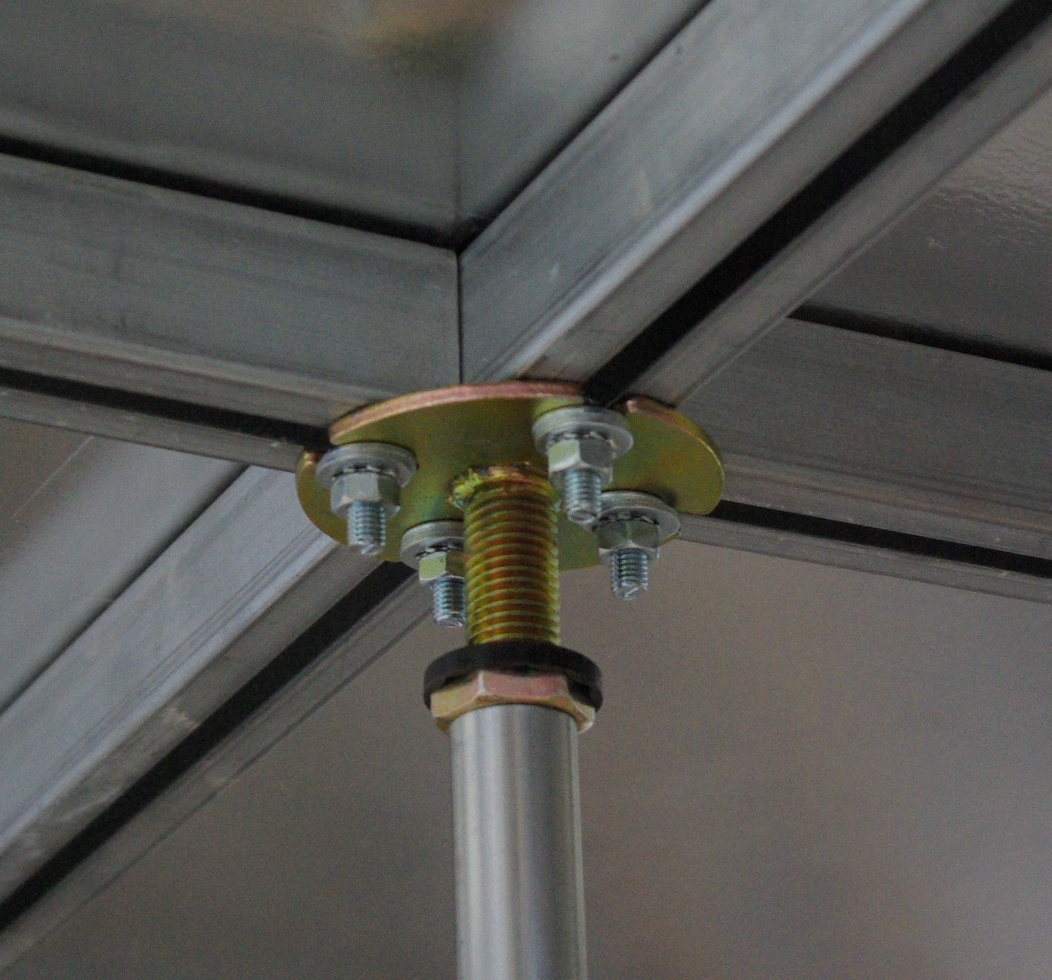

Stützenkopf SLR100 montiert

Stützenrohr M20 - 24 x 2,0 mm

  • Liefereinheit: Rohre mit 2400 mm Länge
1 m 1,047  anfragen
Stützenrohr 24/2 mm

Stützenrohr M20 - 26 x 3,0 mm

  • Liefereinheit: Rohre mit 2400 mm Länge
1 m 1,702  anfragen

Zuschnitt von Stützenrohr

1 Stück -  anfragen

Kalotte
Stellschale für Stützenrohre, gelenkige Verbindung

Liefereinheiten:

  • 1 Stück
  • 1 VE = 180 Stück

Die Kalotte wird durch Ausspritzen mit Stützensicherungskleber auf dem Rohboden fixiert.

1 Stück 0,108  anfragen
Kalotte

Pressfuß
für Stützenrohre, starre Verbindung

Liefereinheiten:

  • 1 Stück
  • 1 VE = 220 Stück
1 Stück 0,137  anfragen

Pressfuß in Stützenrohr einpressen

1 Stück -  anfragen
Sonstige Teile der Schaltwartenunterkonstruktion VE Gewicht kg Netto
ab Lager doboPLAN

Verbinderkopfplatte SLP 001
Kopfplatte 120 x 120 x 5 mm, 16 Schlitze

Liefereinheiten:

  • 1 Stück
  • 1 VE = 100 Stück
1 Stück 0,360  anfragen

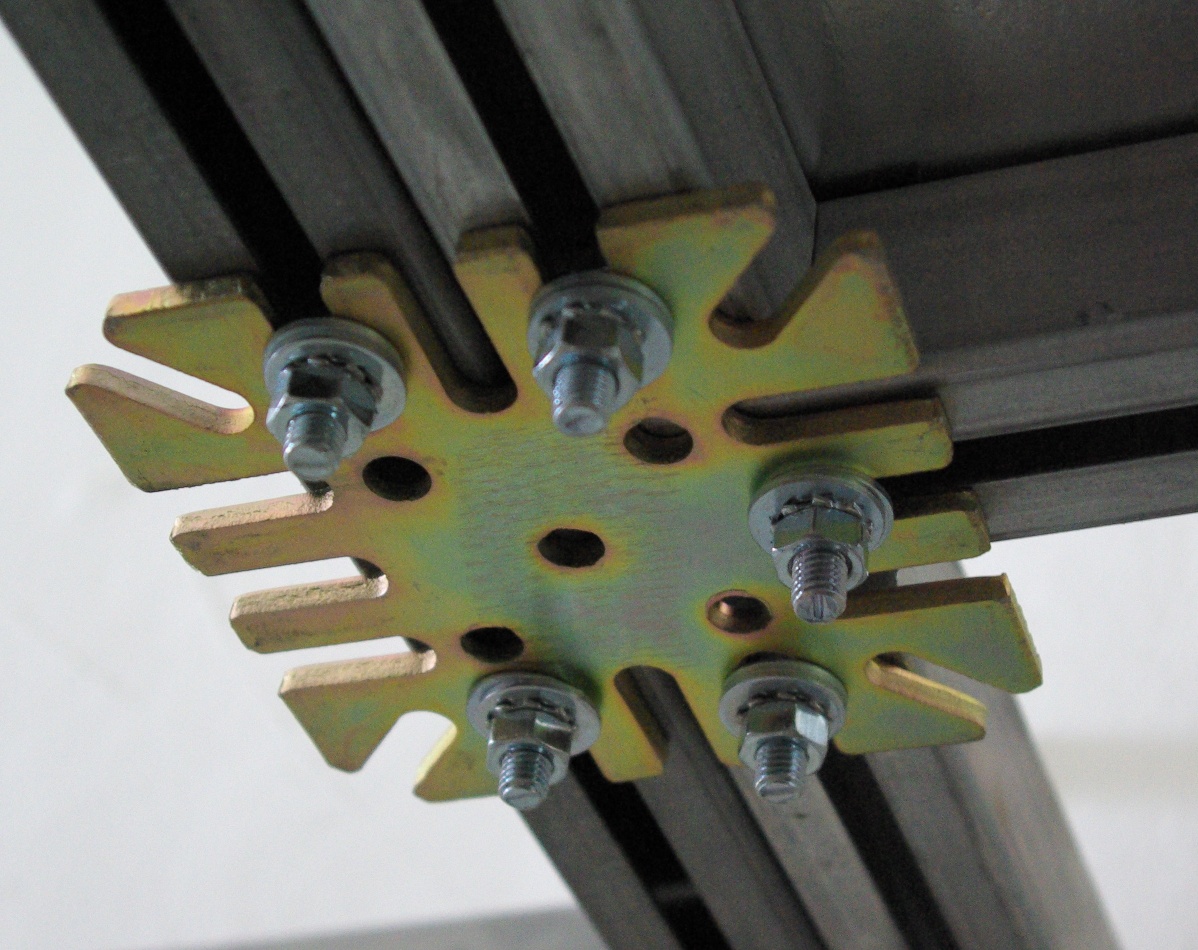

Verbinderkopfplatte SLO001 eingebaut

Randwinkel SLW 04

Liefereinheiten:

  • 1 Stück
  • 1 VE = 105 Stück
1 Stück 0,350  anfragen

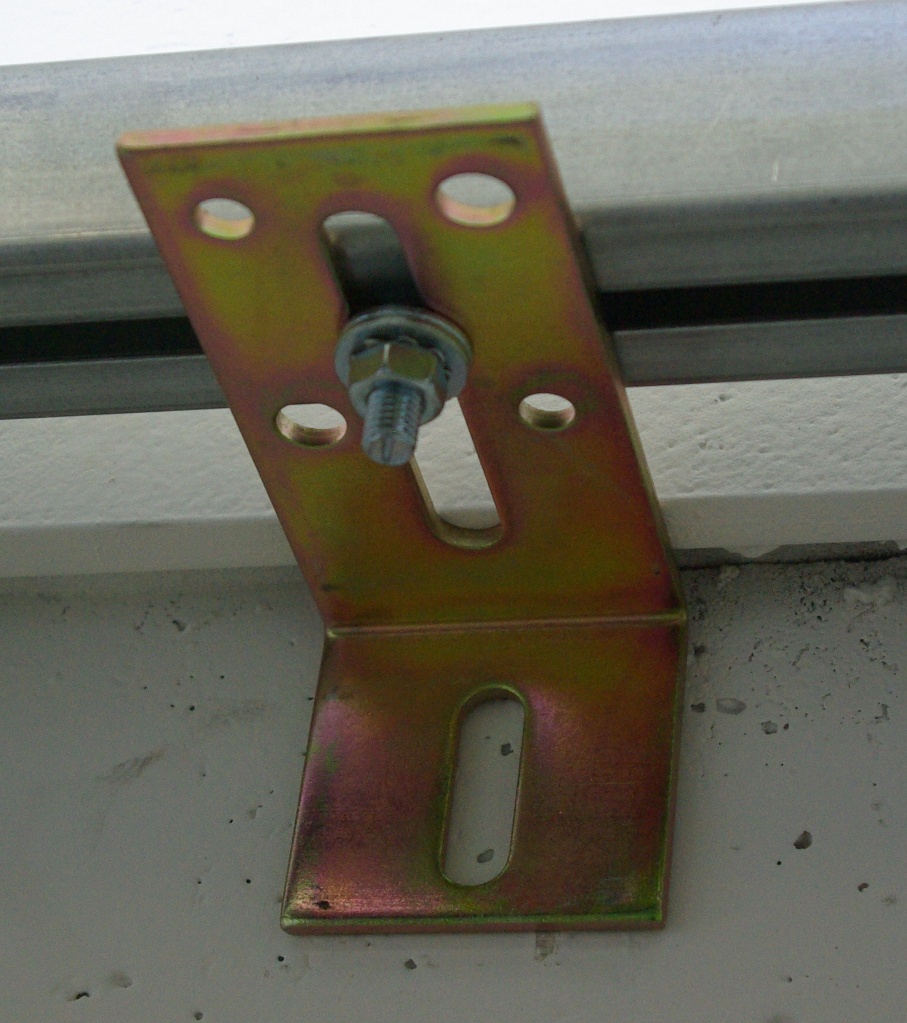

Randwinkel SLW04 eingebaut

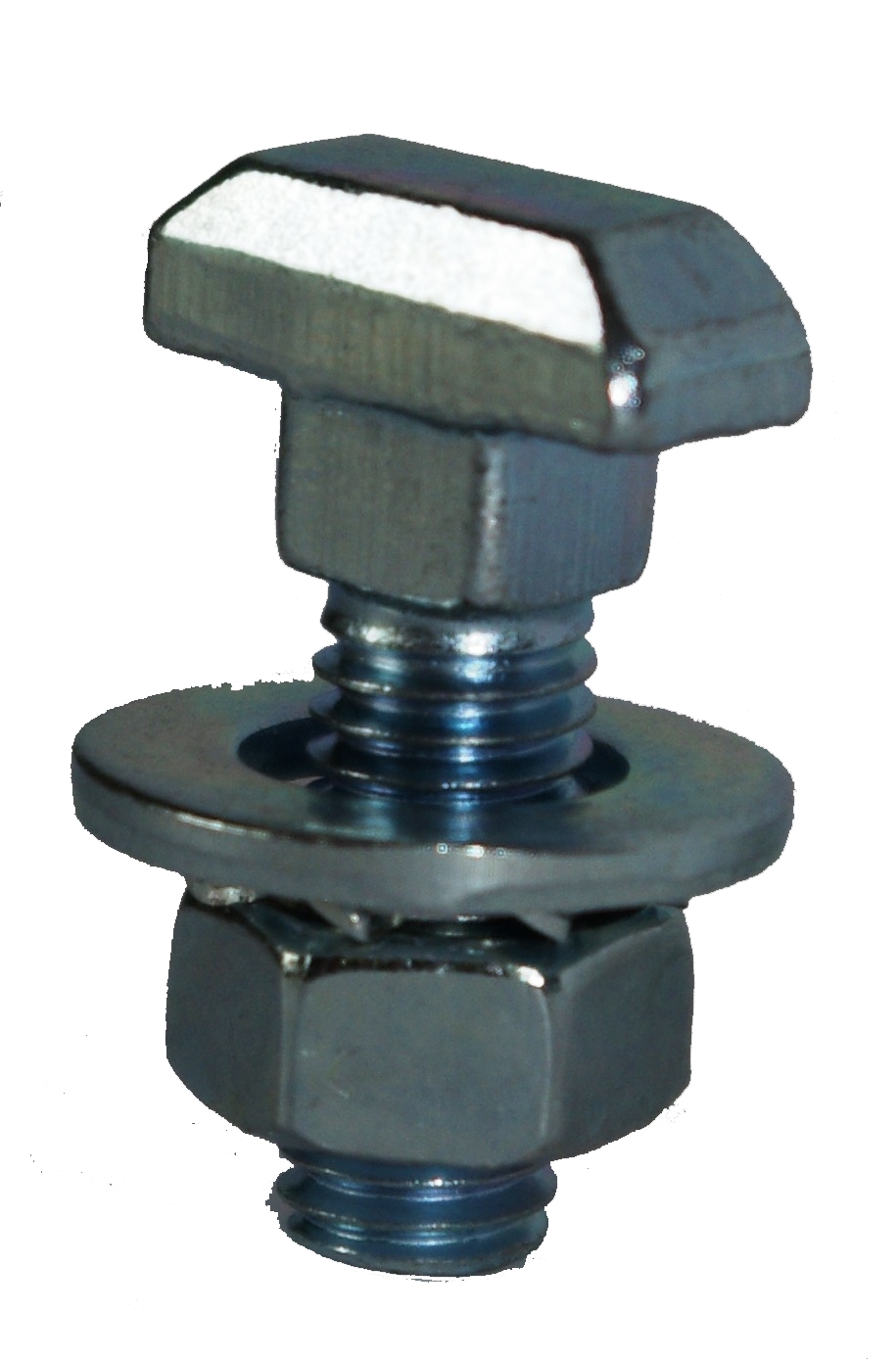

Hammerkopfschraube
Schraube M8, Mutter, Zwischenring und Zahnscheibe, vormontiert

Liefereinheiten:

  • 1 VE = 100 Stück
  • 1 Pack = 8 VE = 800 Stück

1 VE
100 Stück

2,000 anfragen
Hammerkopfschrauben, komplett vormontiert

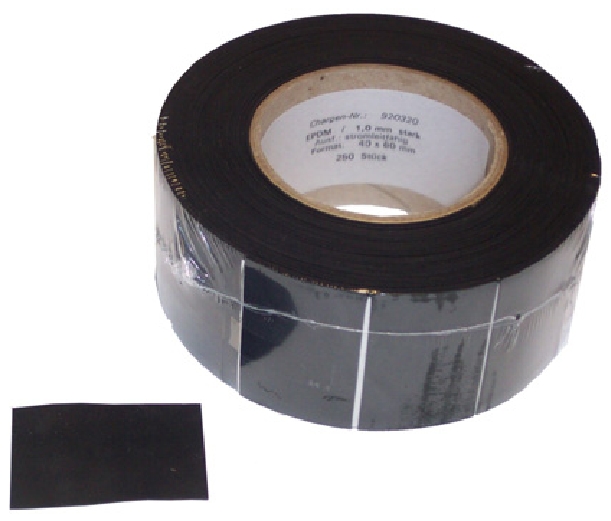

KN-Auflagegummi 60 x 40 x 1,0 mm
EPDM schwarz, leitfähig, beidseitig glatt, selbstklebend,
zur Trittschalldämmung

Liefereinheiten:

  • 1 Rolle = 250 Stück
  • 1 Pack = 20 Rollen = 5000 Stück

(Hinweis: Die Dicke 2,0 mm ist nicht mehr verfügbar)

1 Rolle 1,5 anfragen
Auflagegumi KN
Zubehör für die Schaltwartenunterkonstruktion VE Gewicht kg Netto
ab Lager doboPLAN

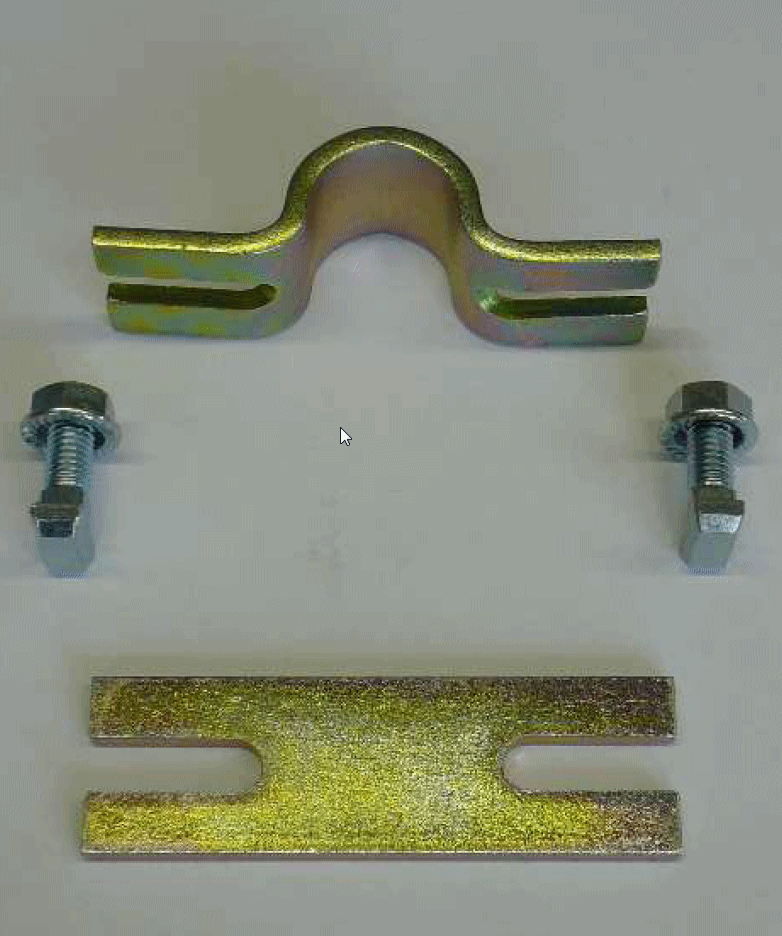

Rohrschelle im Set für Kabeltrassenauflagen

Zur Auflage der Kabeltrasse kann mittels zweier Rohrschellen ein Profil C-40 x 40 mm horizontal zwischen zwei Stützenrohren montiert werden.

Liefereinheiten:

  • 1 Stück Rohrschelle
  • 1 Gegenstück
  • 2 Hammerhopfschrauben

Bitte geben Sie bei Ihrer Bestellung bekannt, für welchen Rohrdurchmesser Sie die Rohrschellen bestellen.

1 Stück 0,195 anfragen

Plattenverriegelung für Profil C-40 x 40 mm
Z-Winkel, Inbusschraube M8, selbstsichernde Mutter.

Die Doppelbodenplatte wird gebohrt und oberseitig angesenkt. Die Inbusschraube wird von der Plattenoberseite eingeführt, mit dem unterseitigen Z-Winkel verschraubt und mit der selbstsichernden Mutter gekontert. Durch Drehung der Inbusschraube wird der Z-Winkel gedreht. Die Platten kann also von der Oberseite aus ver- und entriegelt werden.

Pro Platte sind zwei oder vier Verriegelungen erforderlich.

Liefereinheiten:

  • 1 Stück
  • 1 VE = 100 Stück
1 Stück 0,150 anfragen
Blick von unten auf eine montierte Plattenverriegelung

Rüstkosten
pauschal für die Bereitstellung der Sendung
Entfällt bei postversandfähigen Sendungen, es sei denn, Profile oder Stützenrohre müssen zugeschnitten werden.

pauschal € 45,00

Stützenkleber, Stützensicherungskleber und weitere Artikel finden Sie auf der Seite Montagekleinteile.

Kein Privatverkauf

Dieses Angebot gilt nur für den gewerblichen Einkauf. Alle Preise verstehen sich netto zuzüglich der gültigen Mehrwertsteuer.

Versandkosten

Die Preise gelten ab Lager doboPLAN, 53547 Breitscheid, Gewerbegebiet Nassen, Josef-Reuschenbach-Straße 10. Für die Bereitstellung entstehen Rüstkosten wie in der Preisliste angegeben. Sie können das Material abholen oder abholen lassen. Soll das Material durch uns angeliefert werden, bieten wir Ihnen den Materialtranport für die gesamte Lieferung separat an.

Bei postversandfähigen Sendungen entfallen Rüstkosten. Für Verpackung und Versand postversandfähiger Sendung entstehen Kosten lt. nachstehender Tabelle:

Gewicht maximal Paketgröße Netto
bis 3 kg bis 120 x 60 x 60 cm € 10,00
bis 5 kg € 11,00
bis 10 kg € 12,00
bis 20 kg € 15,00
bis 30 kg € 19,00

Ihre Bestellung

Ihre Ware können Sie per Telefax oder Email bei uns bestellen, siehe doboSHOP.
